一、產品簡介

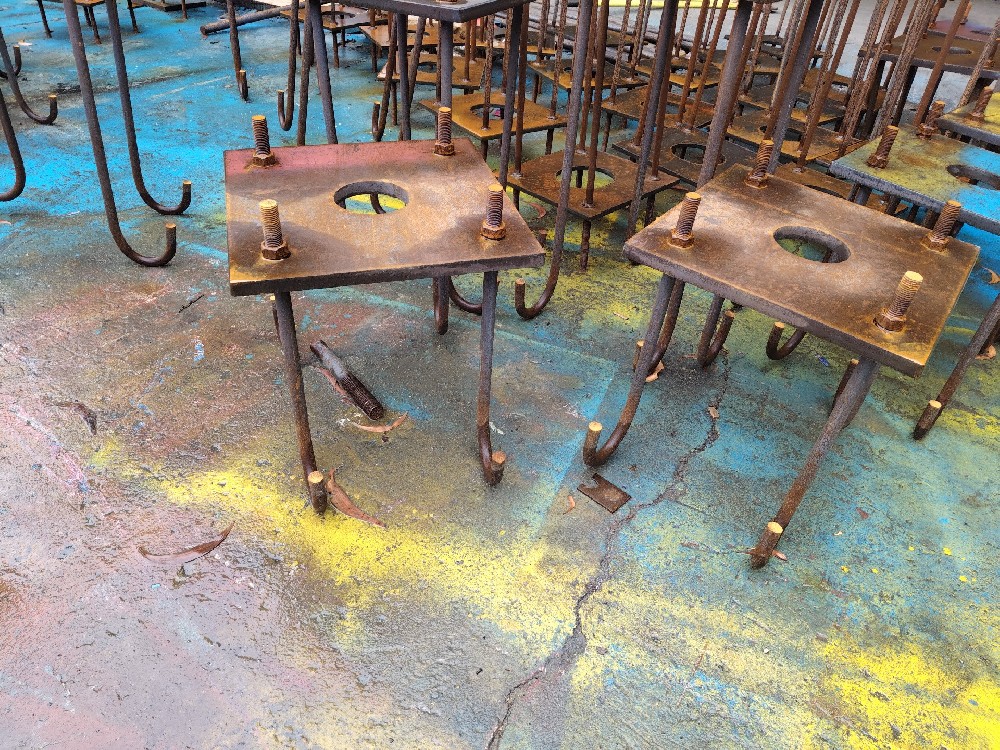

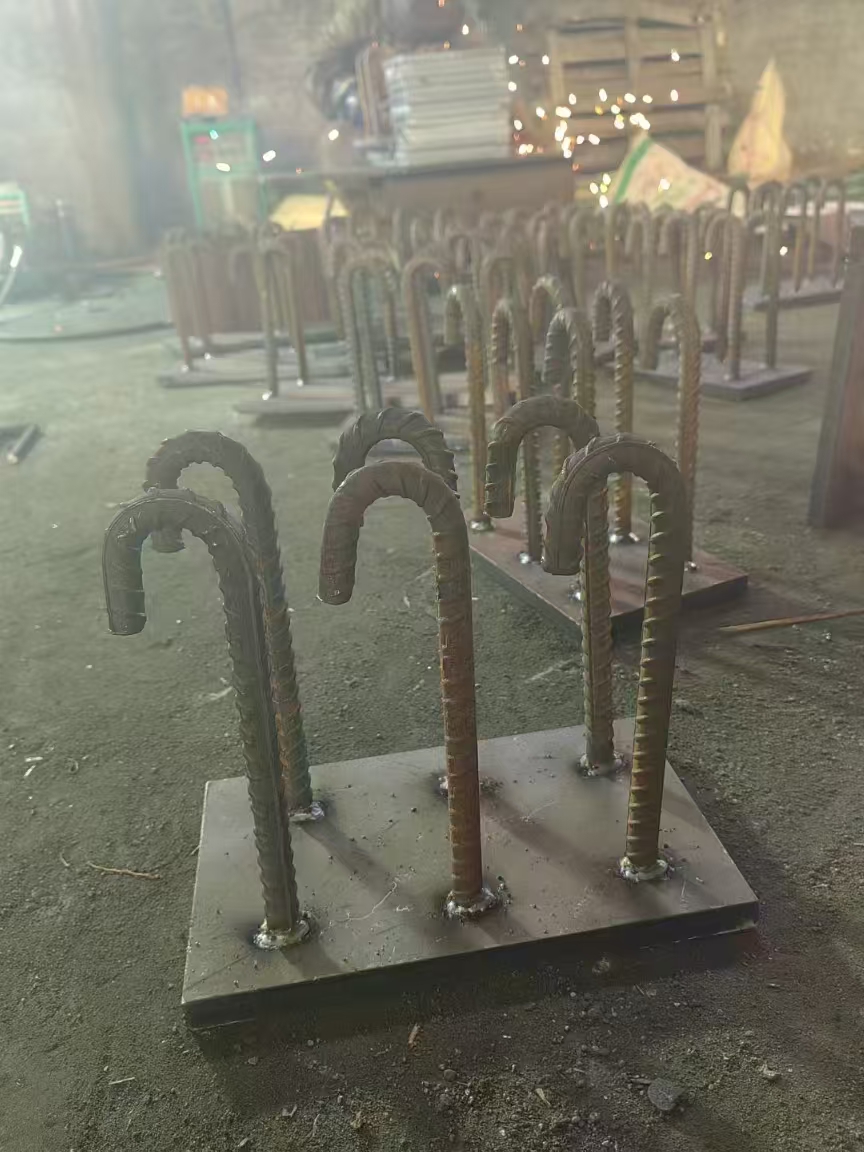

地腳螺栓是 混凝土基礎與上部結構連接的核心錨固構件，圖中為分體式錨板型地腳螺栓，由方形錨板、L 形錨筋、外露螺栓焊接而成，通過錨筋錨固于混凝土內部，錨板外露用于與設備 / 鋼柱的法蘭盤螺栓連接。其核心作用是傳遞豎向荷載、水平力與彎矩，保障結構在各種工況下（如設備振動、強風、地震）的穩定性，廣泛用于工業設備基礎、鋼柱腳、塔吊基礎等場景。

二、核心用途

1. 工業設備固定：

• 固定風機、水泵、壓縮機等振動設備（通過錨板上的螺栓孔與設備底座連接，防松脫）；

• 機床、生產線等重型設備的基礎錨固（單組地腳螺栓承載≥50kN，適配動載工況）。

2. 鋼結構連接：

• 鋼柱腳與混凝土基礎連接（如廠房鋼柱、管廊支架柱，通過錨板上的螺栓調整鋼柱垂直度）；

• 塔吊基礎的多組地腳螺栓（4~8 組，承受塔吊上部結構的豎向壓力與水平風載）。

3. 特殊場景適配：

• 橋梁支座、欄桿立柱的錨固（小型化設計，錨板尺寸 200×200mm~400×400mm）；

• 臨時設施（如施工棧橋、活動板房）的快速錨固（螺栓可拆卸，周轉使用）。

三、典型規格參數（依據圖中特征與行業通用標準）

四、產品特點

• 受力可靠：L 形錨筋 + 錨板形成 “抗拔 + 抗剪” 復合錨固，比直錨筋抗拔力提升 30%；

• 安裝靈活：錨板上的螺栓孔為橢圓形（或擴大孔），可微調設備 / 鋼柱的定位偏差（≤10mm）；

• 周轉性強：螺栓可拆卸，錨板與錨筋可二次利用（工地周轉≥10 次）；

• 成本可控：單組地腳螺栓成本約 150~300 元（按 M24 規格），比整體式錨栓降低 40%。
